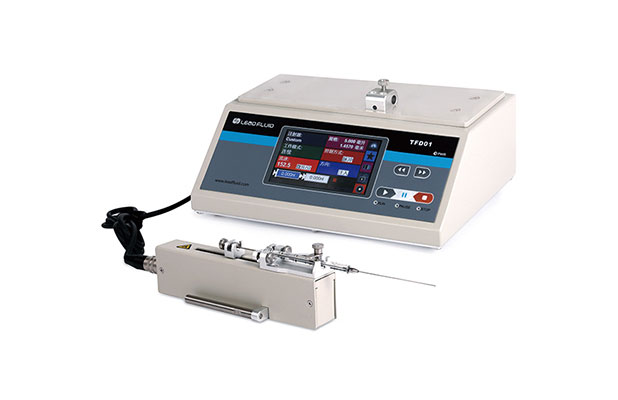

● 雷弗TFD01-01型分体注射泵由控制器和执行单元两部分组成，结构精巧，精度高，运行稳定；

● 控制器和执行单元分离，通过线缆连接，并配有快插接头，方便拆装，可以与其他仪器、设备联合使用，例如脑立体定位仪；

● 执行单元可配合一支5μL～1000μL的注射器，适合各种微量注入实验。

功能及特点

• LF-Touch-OS软件系统，运行稳定可靠，功能强大

• 4.3寸彩色液晶触摸屏操作，形象的动画和图标显示，多彩的界面，常用的功能按键，使设备更加易用

• 多种工作模式选择

• 控制器和执行单元分体设计，便于安装固定

• 支持屏幕锁定，按键静音操作

• 按键配指示灯，工作状态清晰明确

• 支持多种标准注射器，可自定义注射器

• 高精度控制

• RS485通讯，支持Modbus协议

• 外部信号控制启停和方向

• 宽范围电源输入

技术参数

• 工作模式：注射，抽取，注射后抽取，抽取再注射，连续循环

• 通道数：1

• 大行程：70mm

• 行程分辨率：0.198μm/μstep

• 线速度范围：0.635μm/min~95.25mm/min

• 线速度调节分辨率：0.635μm/min

• 行程控制精度误差：<±0.35%（行程>大行程的30%时）

• 额定线性推力：>4kgf

• 推力调节：1~100%任意可调

• 注射器规格：5μL~1000μL

• 注射器选择：内置主要厂家，主要型号注射器供选择；可使用自定义注射器，直接输入注射器内径

• 液量范围：0.058nL/min～1.587mL/min

• 液量校正：通过校正程序获得液量

• 显示方式：4.3寸彩色液晶；同屏幕显示传输液量，剩余液量，流量，运行方向，注射器规格等；动画显示运行状态

• 操作方式：触摸屏+常用功能按键

• 掉电记忆：保持掉电前设置参数

• 其他功能：暂停和停止；按键音提示；锁定参数；快进和快退；显示亮度调节

• 状态信号输出：1路指示启停状态，1路指示方向状态

• 控制信号输入：1路下降沿触发启动，1路下降沿触发停止

• 通信接口：RS485，MODBUS协议

• 控制器外形尺寸：245x205x115mm

• 执行单元尺寸：190x32x65mm

• 重量（控制器+执行单元）：2+0.5kg

• 适用电源：AC100V～240V 50/60Hz

• 工作环境：环境温度5~40℃，相对湿度<80%

注射器规格与流量参考表：
